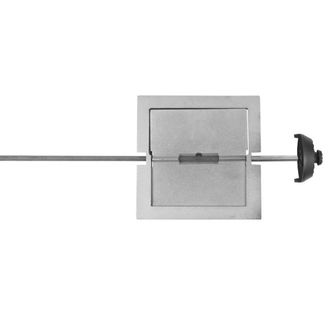

Задвижка для печи поворотная ЗВП-2 270*270 мм (Рубцовск)

Задвижка поворотная ЗВП-2 предназначена для регулировки тяги в дымовой трубе во время топки и закрывания дымовых каналов после окончания топки, а также для переключения дымоходов в комбинированных печах или каминах. При помощи поворотной задвижки  можно перекрывать дымовые каналы, расположенные глубоко в печи / камина с выводом,  на наружную сторону накладки с ручкой управления. Ручка управления содержит указатель на возможные четыре положения задвижки при эксплуатации.

Краткая техническая характеристика:

• - материал: чугун
• - размеры габаритные, мм: 320х320/1028
• - размеры проходного канала, мм: 250х250
• - количество рабочих положений: 4 (закрыто, 30º, 60º, открыто)
• - масса, кг: 7,20

Задвижку поворотную ЗВП-2 устанавливают в проем дымохода рамкой вниз под небольшим боковым углом, блинок правой стороной, при этом, должен открываться только вниз. Ручка с указателем и накладка располагаются на наружной стороне стены печи / камина. Взаимодействие ручки задвижки и блинка осуществляется при помощи длинного металлического прутка квадратного сечения. Втулка закрепляется в кирпичной кладке дымохода и служит для обеспечения беспрепятственного вращения металлического прутка при открывании и закрывании блинка. Длина металлического прутка обрезается на месте установки задвижки до необходимого размера. Накладка устанавливается на наружной стене дымохода во время кладки и закрепляется при помощи монтажных комплектующих (дюбеля и саморезы).

До полной сборки дымохода убедитесь в правильности установки задвижки (положение блинка должно соответствовать указателю на накладке.
